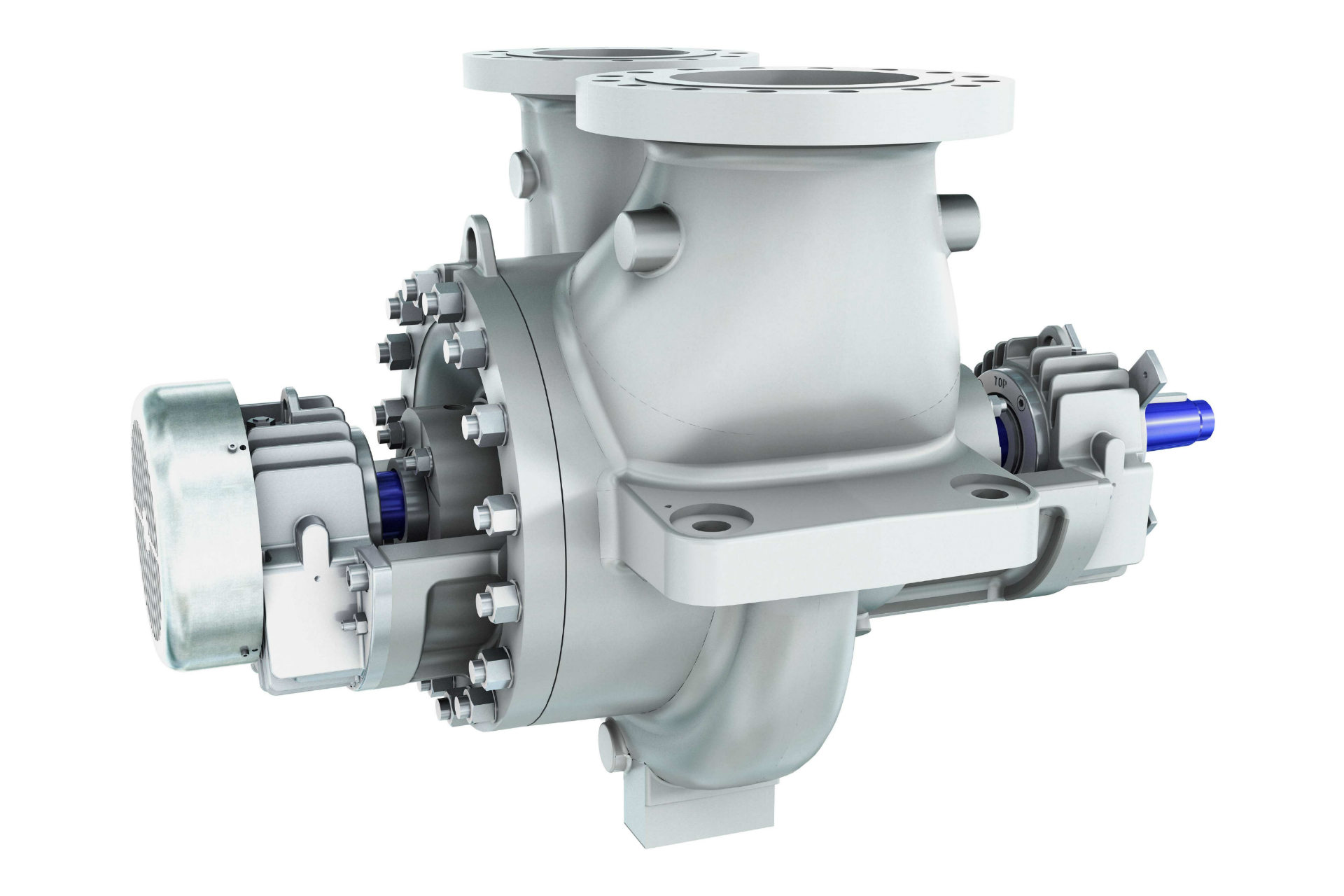

معرفی پمپ BB2 نوع سهند پمپ تبریز
پمپ BB2 سهند پمپ تبریز؛ انتخابی مطمئن برای صنایع نفت، گاز و پتروشیمی
پمپ BB2 سهند پمپ تبریز یكی از محصولات تخصصی و پیشرفته در حوزه‌ی پمپ‌های صنعتی است. این پمپ از نوع Between Bearing Pump تك‌مرحله‌ای بوده و با پروانه‌ی مكش دوطرفه (Double Suction Impeller) طراحی شده است. تولید آن مطابق با استاندارد بین‌المللی API 610 انجام می‌شود كه نشان‌دهنده‌ی كیفیت و قابلیت اطمینان بالا در شرایط كاری سخت است. بدنه‌ی پمپ به‌صورت Center Line Mounted نصب می‌شود و وجود رینگ سایشی (Case Wear Ring) موجب افزایش دوام و عملكرد پایدار در طولانی‌مدت می‌گردد. این ویژگی‌ها باعث شده‌اند پمپ BB2 گزینه‌ای مناسب برای صنایع حساس و پرچالش باشد.
بدنه‌ی پمپ به‌صورت Radially Split طراحی شده است تا امكان دسترسی آسان به اجزای داخلی و تعمیرات سریع فراهم شود. اتصال فلز به فلز در این بدنه با استفاده از گسكت مارپیچی فلزی پرشده با گرافویل (Spiral Wound Metallic Gasket, Grafoil Filled) آب‌بندی می‌شود. این نوع آب‌بندی علاوه بر مقاومت بالا در برابر فشار، ایمنی بیشتری ایجاد كرده و از نشتی در شرایط كاری با فشارهای زیاد جلوگیری می‌كند. تركیب این طراحی‌ها موجب افزایش قابلیت اطمینان، كاهش هزینه‌های نگهداری و ارتقای سطح ایمنی در بهره‌برداری صنعتی می‌شود.
مزایا پمپ BB2
پروانه‌ی مكش دوطرفه جهت افزایش راندمان و كاهش نیروهای محوری
آب‌بندی مطمئن با گسكت فلزی-گرافویلی جهت جلوگیری از نشتی
مناسب برای صنایع نفت، گاز و پتروشیمی با شرایط عملیاتی سنگین

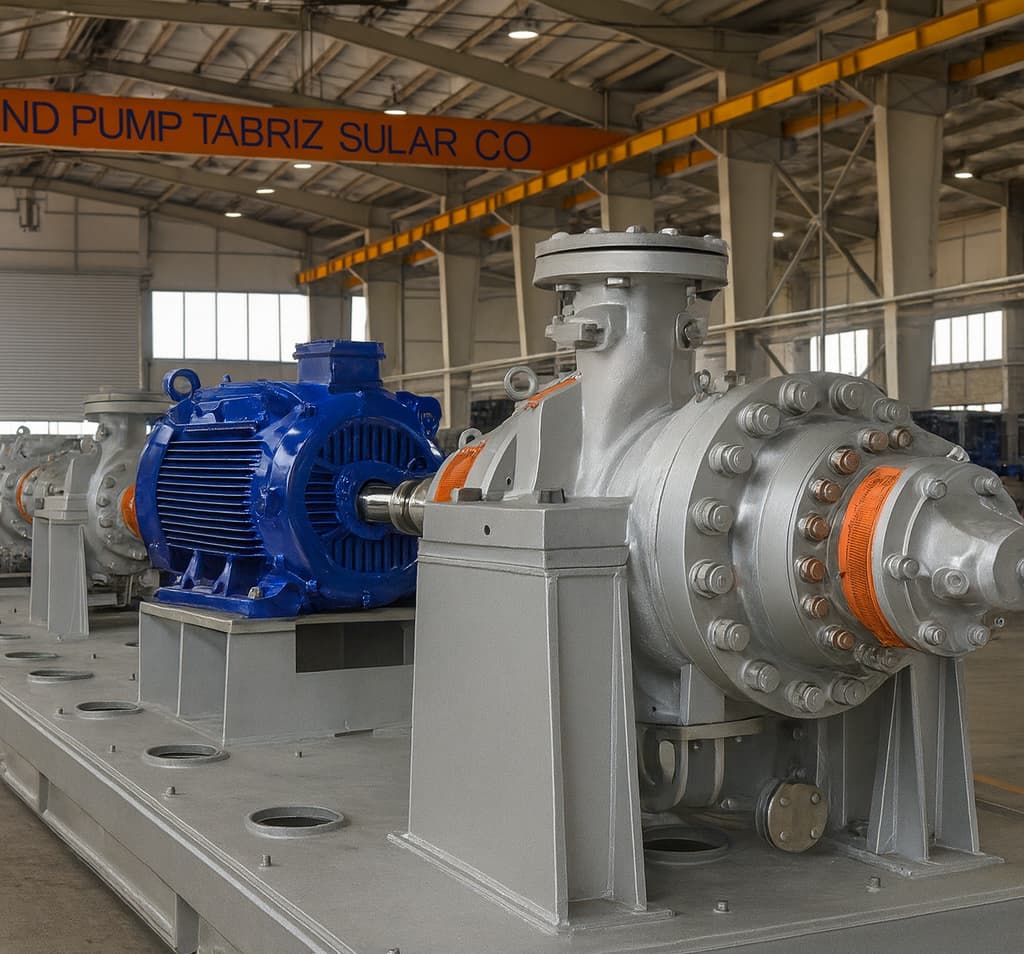

ویژگی‌های پمپ BB2
پمپ BB2 سهند پمپ تبریز یك محصول تخصصی و پیشرفته در حوزه‌ی انتقال سیالات صنعتی است. این پمپ از نوع Between Bearing Pump تك‌مرحله‌ای بوده و با پروانه‌ی مكش دوطرفه (Double Suction Impeller) طراحی شده است. تولید آن مطابق با استاندارد بین‌المللی API 610 انجام می‌شود كه نشان‌دهنده‌ی كیفیت و قابلیت اطمینان بالا در شرایط عملیاتی سنگین است. بدنه‌ی پمپ به‌صورت Center Line Mounted نصب شده و مجهز به رینگ سایشی (Case Wear Ring) است. همچنین ساختار شعاعی شكافته (Radially Split) با اتصال فلز به فلز و آب‌بندی توسط گسكت مارپیچی فلزی پرشده با گرافویل (Spiral Wound Metallic Gasket, Grafoil Filled) موجب افزایش ایمنی و كاهش نشتی در فشارهای بالا می‌شود.
این پمپ برای فشار خروجی تا كلاس 300 طراحی شده و در صورت نیاز قابلیت ارتقا تا كلاس 600 را دارد. علاوه بر این، برای فشارهای مكش تا 80 bar (g) مناسب است و همین ویژگی‌ها آن را به گزینه‌ای قابل اعتماد در فرآیندهای حساس پالایشگاه‌های نفت و صنایع پتروشیمی تبدیل می‌كند. راندمان بالا، مقاومت در برابر شرایط سخت و طراحی ایمن باعث شده پمپ BB2 سهند پمپ تبریز به یكی از انتخاب‌های مطمئن در صنایع نفت، گاز و پتروشیمی بدل شود و بهره‌برداری پایدار و طولانی‌مدت را تضمین كند.
ویژگی‌های اختیاری پمپ BB2 سهند پمپ تبریز
ویژگی‌های اختیاری پمپ BB2 سهند پمپ تبریز به گونه‌ای طراحی شده‌اند كه كارایی و دوام دستگاه را در شرایط مختلف صنعتی افزایش دهند. استفاده از یاتاقان‌های غلافی و ساچمه‌ای موجب عملكرد روان و پایدار پمپ می‌شود. بدنه‌ی ژاكت‌دار امكان گردش بخار و كنترل دقیق دما را فراهم كرده و از تغییرات ناخواسته جلوگیری می‌كند. سیستم روانكاری مه‌پاش نیز با ایجاد لایه‌ای محافظ، اصطكاك و استهلاك قطعات را كاهش می‌دهد. همچنین بدنه‌ی مجهز به بخار برای گرم‌كردن محفظه، شرایط كاری پایدار و مطمئن را در محیط‌های سرد یا فرآیندهای حساس تضمین می‌كند.

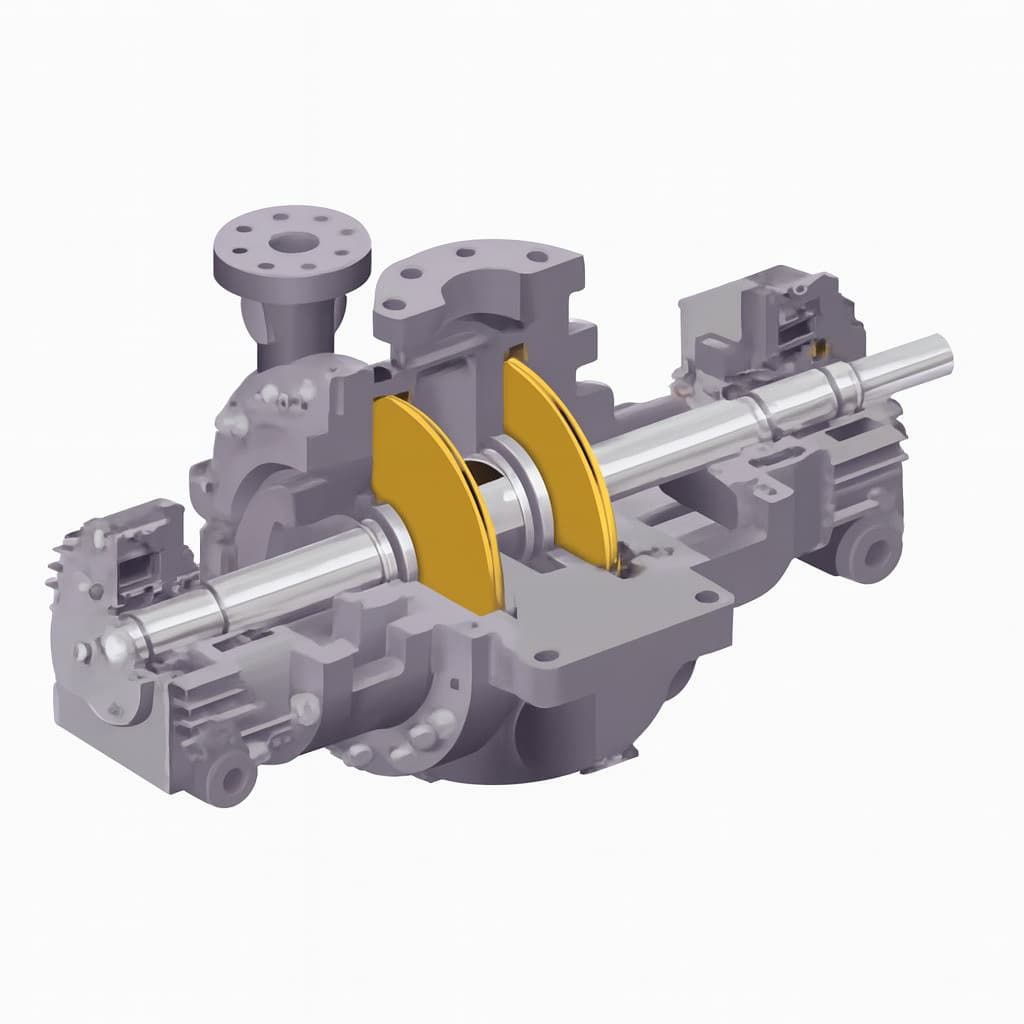

طراحی بدنه و ایمنی
بدنه‌ی تمامی پمپ‌های BB2 سهند پمپ تبریز از نوع Double Volute طراحی شده‌اند تا بارهای شعاعی ایجادشده در حین كار به‌طور مؤثر كنترل شوند. این ساختار باعث كاهش انحراف شفت و جلوگیری از خرابی‌های ناگهانی در یاتاقان‌ها و آب‌بندها می‌شود. علاوه بر این، امكان عایق‌كاری حرارتی بدنه فراهم شده است تا از انتقال ناخواسته حرارت به محیط جلوگیری شود و ایمنی اپراتور در برابر تماس مستقیم با بدنه‌ی داغ تضمین گردد. همچنین محل نصب گیج فشار و دما به‌طور استاندارد روی بدنه پیش‌بینی شده تا كنترل و پایش شرایط كاری به‌سادگی انجام گیرد.
آرایش نازل و كلاس فشار
در بخش آرایش نازل و كلاس فشار، گزینه‌های متنوعی برای مكش و دهش ارائه می‌شود كه شامل حالت‌های Top-Top، Side-Top و Side-Side هستند. این آرایش‌ها بسته به نیاز مشتری طراحی و تولید می‌شوند تا انعطاف‌پذیری بیشتری در كاربردهای مختلف فراهم گردد. كلاس فشار نازل‌ها نیز مطابق با استاندارد ASME B16.5 از كلاس 150 تا 600 با فلنج Raised Face (RF) عرضه می‌شود و برای كلاس‌های بالاتر از 900 اتصال Ring Type Joint (RTJ) در دسترس است. این تنوع در طراحی و كلاس فشار، امكان استفاده ایمن و مطمئن از پمپ در شرایط كاری متفاوت را تضمین می‌كند.
جزئیات ایمنی و تست
پمپ‌های BB2 سهند پمپ تبریز مطابق با استاندارد API 610 طراحی شده‌اند و برای تضمین ایمنی و عملكرد پایدار، تحت مجموعه‌ای از تست‌ها و بررسی‌های دقیق قرار می‌گیرند. این تست‌ها شامل آزمون‌های هیدرواستاتیك، عملكردی و بررسی‌های مكانیكی هستند كه هدف آن‌ها كاهش ریسك خرابی و افزایش قابلیت اطمینان در شرایط عملیاتی سنگین است.
اتصالات جانبی
اتصالات جانبی در پمپ‌های BB2 سهند پمپ تبریز با دقت طراحی شده‌اند تا كاربری آسان و ایمنی بالاتری فراهم شود. در آرایش‌های Top-Top و Side-Top، سیستم تخلیه خودكار یا همان Self-Venting به‌كار گرفته شده است كه باعث خروج مطمئن هوا و سیالات اضافی می‌شود. اتصال تخلیه سه‌چهارم اینچ از پایین بدنه خارج شده و یك اتصال فلنجی در محدوده‌ی باتری ارائه می‌گردد. در صورت نیاز مشتری، امكان سفارش اتصال تخلیه همراه با فلنج و شیر نیز وجود دارد تا انعطاف‌پذیری بیشتری در بهره‌برداری ایجاد شود.

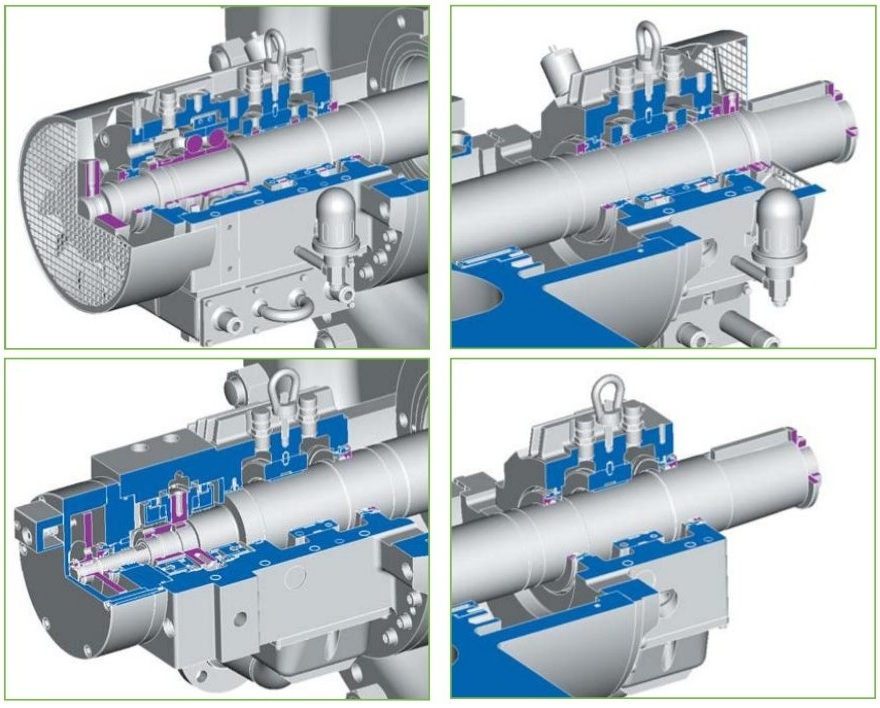

جزئیات اتصالات
محفظه‌ی Stuffing Box نیز به‌گونه‌ای طراحی شده كه عمق كافی برای پذیرش انواع آب‌بندها از جمله مدل‌های تاندِم و دوبل داشته باشد. این ویژگی امكان استفاده از كیت تبدیلی را فراهم می‌كند تا در محل نصب بتوان آب‌بند مناسب با شرایط كاری را جایگزین كرد. همچنین طراحی‌های ویژه برای آب‌خنك یا بخارگرم در صورت نیاز قابل سفارش هستند. فشار تست هیدرواستاتیك برای ژاكت آب در این پمپ‌ها مطابق استاندارد برابر با 9.8 بار است كه نشان‌دهنده‌ی استحكام و قابلیت اطمینان بالای سیستم در شرایط عملیاتی مختلف می‌باشد.
آب‌بندی پمپ BB2
برای آب‌بندی مطمئن بین درپوش بدنه و محفظه‌ی پمپ، از گسكت مارپیچی ساخته‌شده از استنلس استیل با كیفیت بالا استفاده می‌شود. این گسكت دارای فیلر بدون استفاده از آزبست است كه علاوه بر مقاومت مكانیكی و حرارتی، ایمنی محیطی و سلامت اپراتور را تضمین می‌كند. چنین طراحی باعث جلوگیری از نشتی و افزایش طول عمر قطعات آب‌بندی می‌شود و عملكرد پایدار پمپ را در شرایط كاری سخت فراهم می‌سازد.

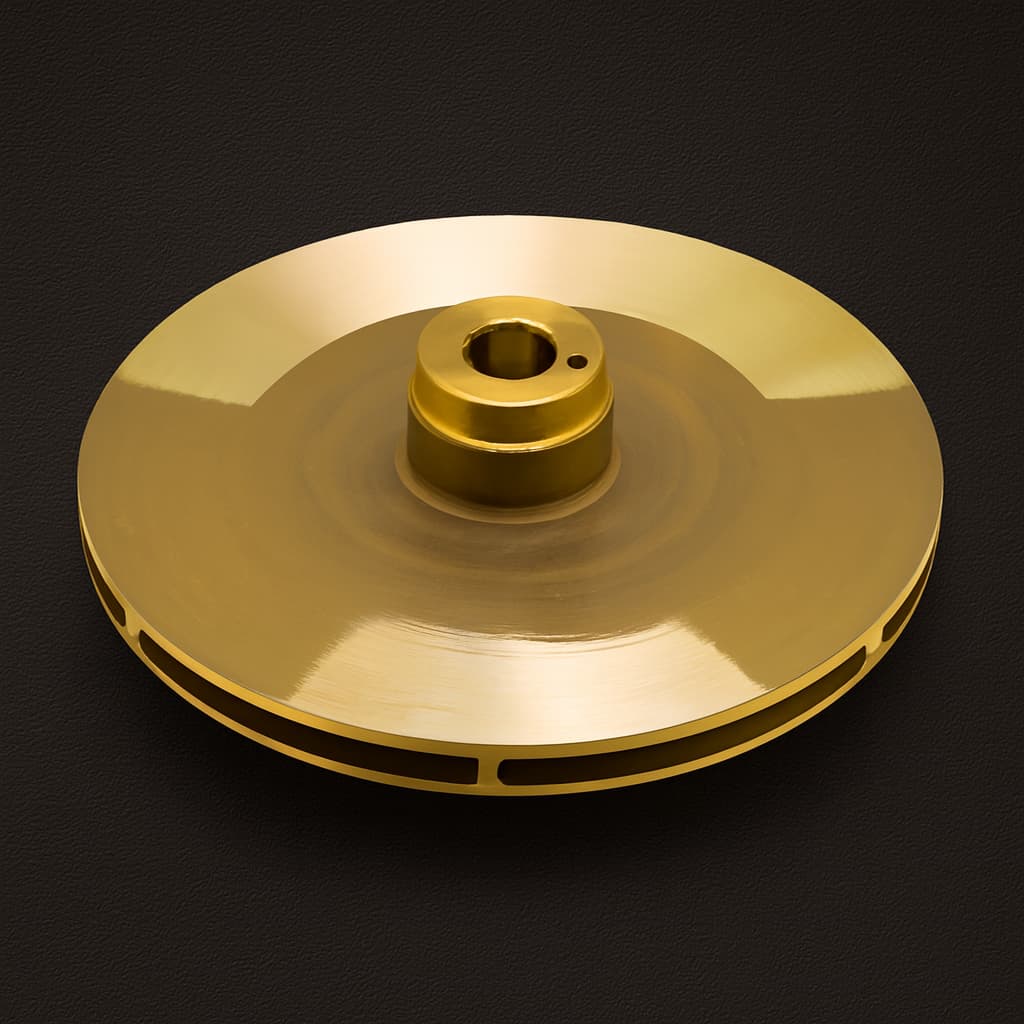

پروانه (Impeller)
پروانه‌ی پمپ BB2 از نوع بسته و مكش دوطرفه طراحی شده است تا عملكردی پایدار و مطمئن در شرایط كاری مختلف داشته باشد. این پروانه مجهز به رینگ‌های سایشی در بخش جلو و عقب است كه با پیچ‌های مخصوص روی هاب پروانه تثبیت می‌شوند و اتصال ایمن و مقاومی ایجاد می‌كنند. طراحی مكش دوطرفه علاوه بر ایجاد تعادل در نیروی محوری هنگام كار، موجب كاهش سرعت ویژه‌ی مكش می‌شود؛ عاملی مهم كه در ارزیابی فنی و پذیرش مدل نقش كلیدی دارد.
برای شرایط بحرانی مانند NPSH پایین یا مكش خاص، امكان ارائه طراحی اختیاری Inducer وجود دارد تا عملكرد پمپ در محیط‌های سخت تضمین شود. پروانه‌ها توسط مهره‌ی مخصوص روی شفت نصب می‌شوند و رزوه‌ها به‌گونه‌ای طراحی شده‌اند كه در دوران عادی، نیروی سیال باعث محكم‌تر شدن اتصال گردد. این ویژگی‌ها در كنار هم موجب افزایش دوام، كاهش ریسك خرابی و بهبود قابلیت اطمینان پمپ در كاربردهای صنعتی می‌شوند.

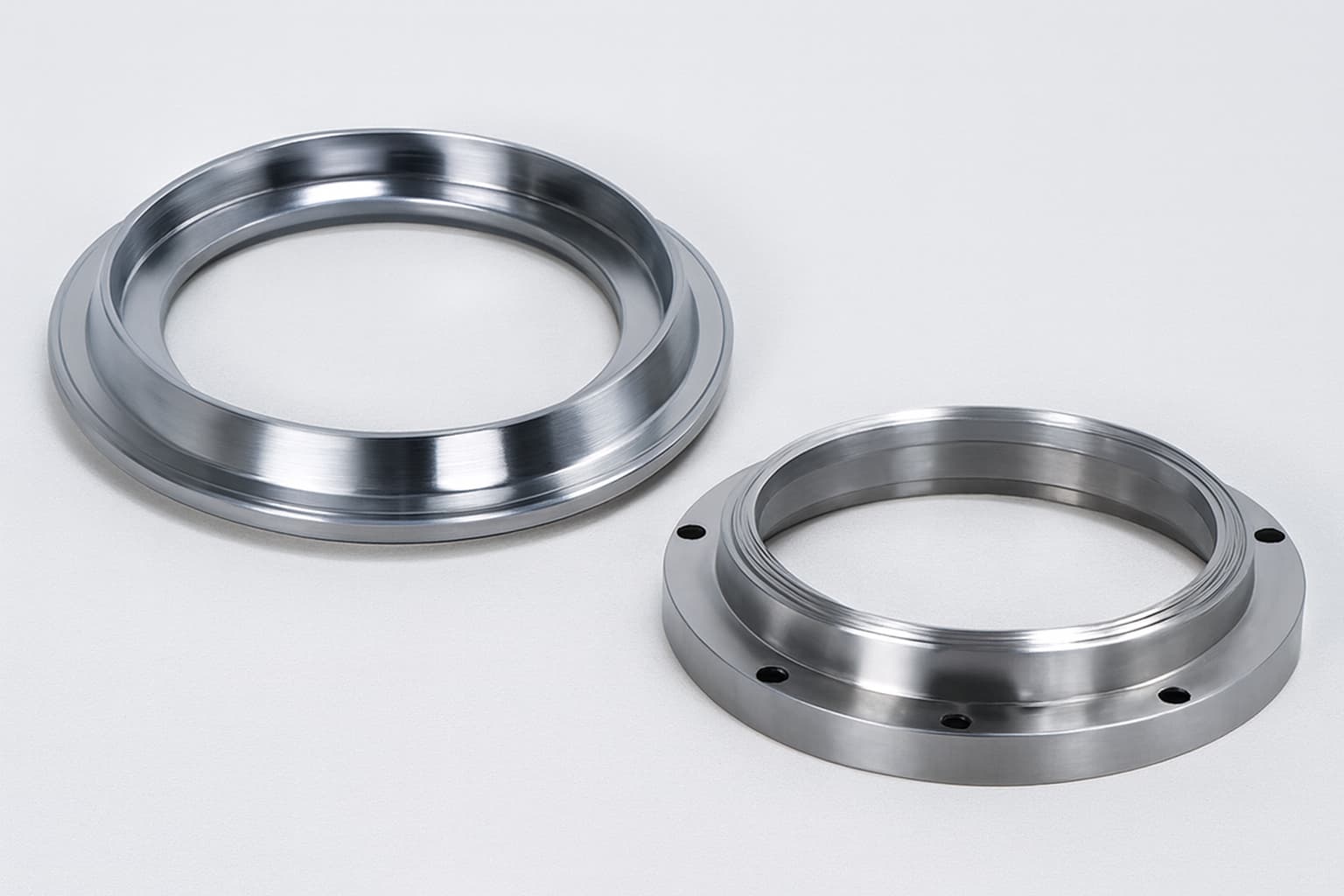

رینگ‌های سایشی پروانه (Impeller Wear Rings)
رینگ‌های سایشی پروانه در پمپ BB2 سهند پمپ تبریز از همان جنس بدنه‌ی پروانه ساخته می‌شوند تا هماهنگی كامل در عملكرد و دوام ایجاد گردد. این رینگ‌ها با اتصال فشاری محكم و پیچ‌های شعاعی تثبیت می‌شوند و به‌این‌ترتیب اتصال ایمن و پایدار در طول كاركرد پمپ تضمین می‌شود. چنین طراحی باعث كاهش استهلاك و افزایش طول عمر قطعات می‌گردد و نگهداری آسان‌تری را برای اپراتور فراهم می‌آورد.
در شرایطی كه سیال فرآیندی حاوی ذرات جامد باشد، امكان ارائه شیارگذاری یا سیستم شست‌وشوی رینگ سایشی وجود دارد. این قابلیت مانع از تجمع و گرفتگی ذرات در رینگ‌ها شده و عملكرد روان پمپ را حتی در محیط‌های سخت و پرچالش تضمین می‌كند. به این ترتیب، پمپ در كاربردهای صنعتی متنوع با اطمینان بیشتری مورد استفاده قرار می‌گیرد و نیاز به تعمیرات ناخواسته كاهش می‌یابد.

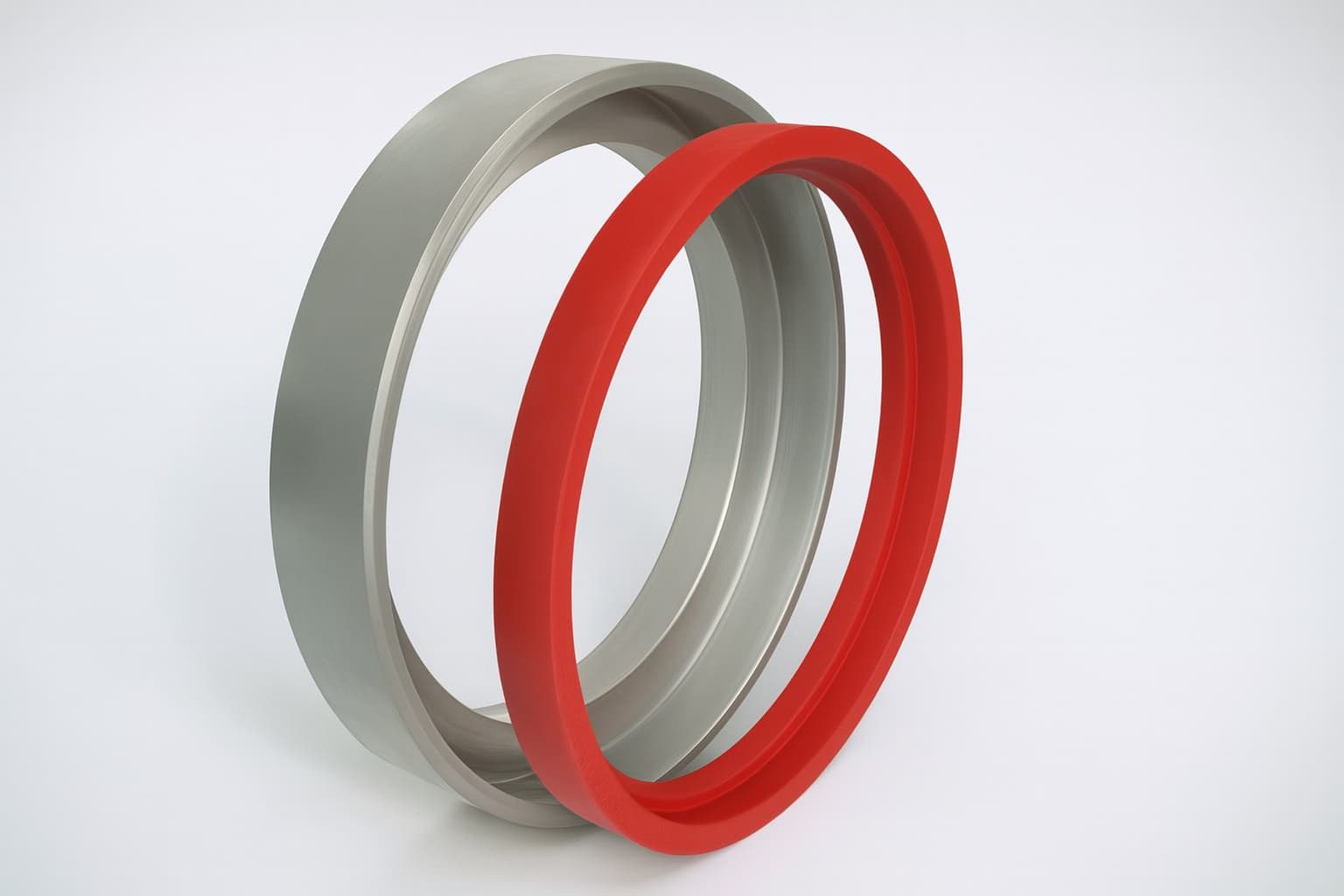

رینگ‌های سایشی بدنه (Case Wear Rings)
رینگ‌های سایشی بدنه در پمپ BB2 سهند پمپ تبریز به‌گونه‌ای طراحی شده‌اند كه در محفظه و درپوش بدنه با اتصال فشاری نصب شوند. این نوع اتصال باعث می‌شود رینگ‌ها به‌طور كامل در جای خود قرار گرفته و عملكردی پایدار داشته باشند. برای افزایش استحكام و جلوگیری از هرگونه جابه‌جایی ناخواسته، پیچ‌های شعاعی نیز به‌كار گرفته می‌شوند تا تثبیت قطعات با اطمینان بیشتری انجام گیرد.
این طراحی علاوه بر ایجاد آب‌بندی مطمئن، موجب كاهش نشتی و افزایش طول عمر سیستم می‌شود. استفاده از رینگ‌های سایشی بدنه با چنین مكانیزمی، نگهداری و تعمیرات را ساده‌تر كرده و قابلیت اطمینان پمپ را در شرایط كاری سخت ارتقا می‌دهد. در نتیجه، اپراتور می‌تواند با خیال آسوده از عملكرد پایدار پمپ در فرآیندهای صنعتی بهره‌مند شود.

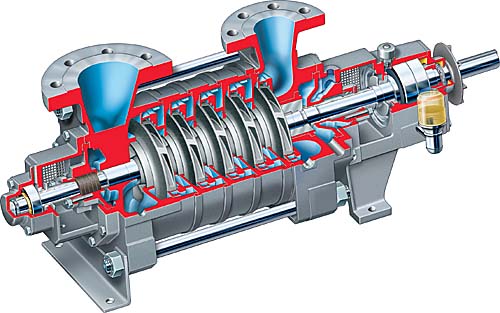

شفت و یاتاقان‌ها (Pump Shaft & Bearings)
شفت‌های پمپ BB2 معمولاً از Bar Material ساخته می‌شوند تا استحكام و دوام كافی در شرایط كاری مختلف داشته باشند. در موارد خاص، این شفت‌ها با استفاده از فرآیند Forging تولید می‌گردند كه مقاومت مكانیكی بیشتری ایجاد می‌كند. برای پشتیبانی مطمئن، شفت‌ها روی یاتاقان‌های ضداصطكاك (Antifriction Bearings) در هر دو سمت محرك (DE – Drive End) و غیرمحرك (NDE – Non-Drive End) قرار می‌گیرند. در سمت محرك، یاتاقان غلتشی با لقی C3 Clearance نصب می‌شود و در سمت غیرمحرك، یك جفت یاتاقان تماس زاویه‌ای (Angular Contact Bearings) در آرایش پشت‌به‌پشت (Back-to-Back Arrangement) قرار می‌گیرند تا بارهای شعاعی به‌طور كامل كنترل شوند.
انتهای شفت در سمت محرك به‌صورت مخروطی (Tapered End) طراحی شده است تا جداسازی كوپلینگ در زمان تعمیرات به‌سادگی انجام شود. علاوه بر این، یاتاقان رانش (Thrust Bearing) با استفاده از واشر و مهره قفل‌كننده (Lock Nut & Washer) روی شفت تثبیت می‌شود تا اتصال ایمن و پایدار فراهم گردد. این تركیب طراحی باعث افزایش قابلیت اطمینان، كاهش استهلاك و سهولت در عملیات نگهداری و تعمیرات می‌شود و در نهایت عمر مفید پمپ را به‌طور قابل توجهی افزایش می‌دهد.
محفظه یاتاقان (Bearing Housing)
محفظه یاتاقان در پمپ BB2 سهند پمپ تبریز به‌گونه‌ای طراحی شده است كه بتواند یاتاقان‌های ضداصطكاك (Antifriction Bearings) را در خود جای دهد و عملكردی پایدار داشته باشد. این محفظه توسط سیستم روانكاری پاششی (Splash Type Lubrication) همراه با حلقه روغن (Oil Ring) كار می‌كند. حلقه روغن آزادانه روی شفت حركت كرده و با چرخش خود، روغن را به‌طور یكنواخت روی یاتاقان‌ها پخش می‌كند تا اصطكاك كاهش یافته و طول عمر یاتاقان‌ها افزایش یابد. این طراحی ساده و كارآمد، قابلیت اطمینان بالایی در شرایط كاری مختلف ایجاد می‌كند.
برای پمپ‌های توان بالا، امكان ارائه محفظه یاتاقان با آرایش Sleeve Ball نیز وجود دارد. این نوع محفظه دارای مخزن روغن بزرگ‌تر است كه ظرفیت خنك‌كاری بیشتری فراهم می‌سازد و عملكرد یاتاقان‌ها را در شرایط سخت تضمین می‌كند. همچنین قابلیت نصب روغن‌زن سطح ثابت (Constant Level Oiler) با تنظیم مكانیكی و محافظ فلزی در این محفظه پیش‌بینی شده است تا سطح روغن همیشه در حالت پایدار باقی بماند. این ویژگی‌ها باعث افزایش دوام، كاهش نیاز به تعمیرات و بهبود ایمنی در بهره‌برداری صنعتی می‌شوند.

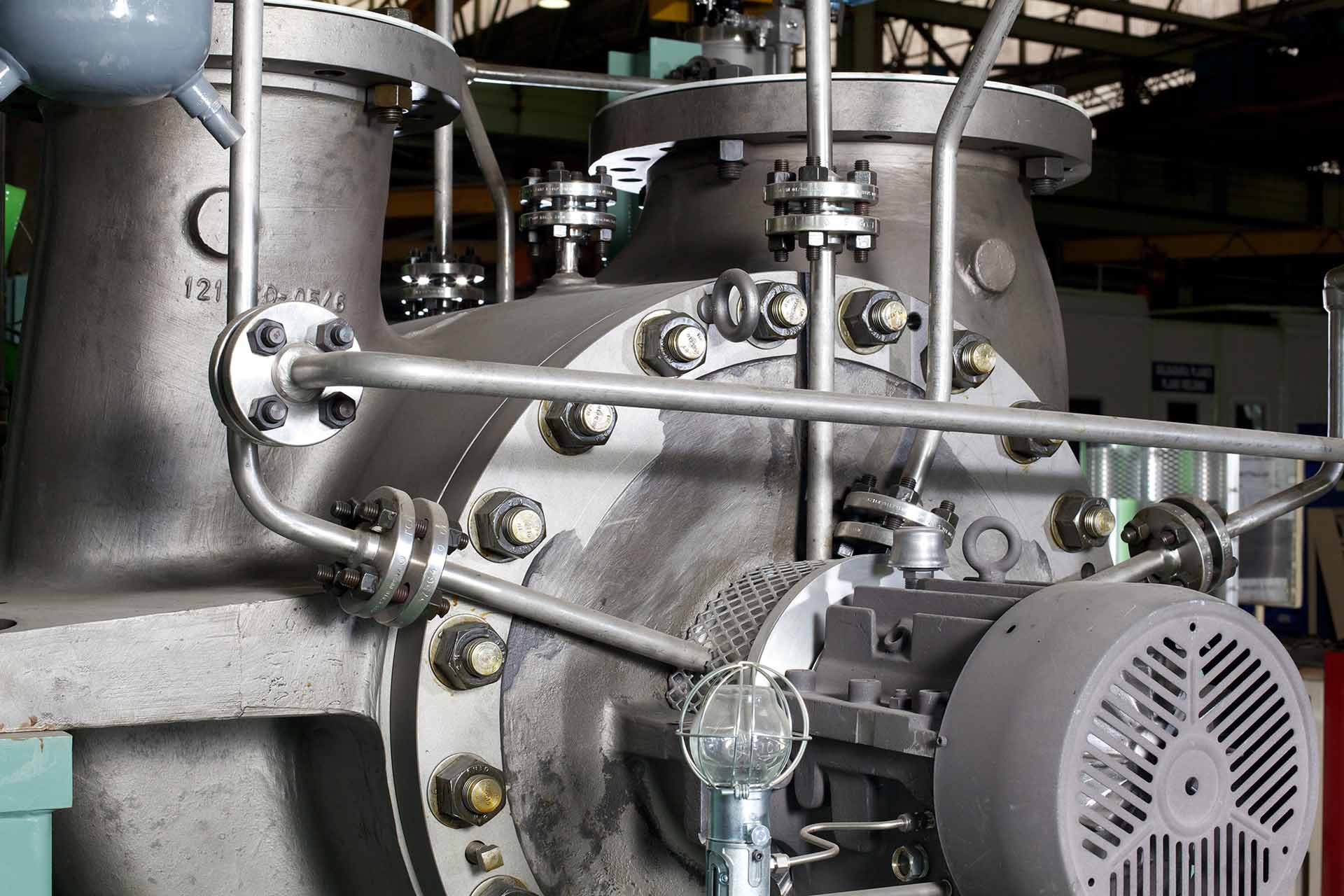

كاربردها (Applications)
- انتقال سیالات در پالایشگاه‌های نفت و صنایع پتروشیمی
- كاربردهای دما و فشار بالا در صنایع شیمیایی و وابسته
- استفاده به‌عنوان توربین بازیافت توان هیدرولیكی (HPRT) در واحدهای فرآیندی
- ارائه در متریال‌های مختلف و طرح‌های شست‌وشوی آب‌بند برای پوشش طیف گسترده‌ای از نیازها
خدمات پس از فروش
پمپ BB2 سهند پمپ تبریز با طراحی دقیق و مهندسی‌شده، مجموعه‌ای از ویژگی‌های فنی و اختیاری را در خود جای داده است كه عملكرد پایدار، ایمنی بالا و دوام طولانی‌مدت را تضمین می‌كند. بدنه‌ی آن از نوع Double Volute بوده و با امكان عایق‌كاری حرارتی و پیش‌بینی محل نصب گیج فشار و دما، شرایط كاری مطمئن را فراهم می‌سازد. آرایش‌های متنوع نازل و كلاس‌های فشار مطابق استانداردهای بین‌المللی عرضه می‌شوند و اتصالات جانبی با سیستم Self-Venting و گزینه‌های تخلیه انعطاف‌پذیری بیشتری ایجاد می‌كنند. آب‌بندی با گسكت‌های مقاوم و محفظه‌ی Stuffing Box عمیق برای پذیرش انواع آب‌بندها طراحی شده است. پروانه‌ی بسته و مكش دوطرفه با رینگ‌های سایشی جلو و عقب، تعادل نیروی محوری و كاهش سرعت ویژه‌ی مكش را تضمین می‌كند و در شرایط خاص با طراحی Inducer اختیاری همراه است. رینگ‌های سایشی پروانه و بدنه با اتصال فشاری و پیچ‌های شعاعی تثبیت می‌شوند تا آب‌بندی مطمئن و عملكرد روان فراهم گردد. شفت‌ها از متریال مقاوم ساخته شده و با یاتاقان‌های ضداصطكاك در آرایش‌های دقیق پشتیبانی می‌شوند، در حالی كه محفظه‌ی یاتاقان با سیستم روانكاری پاششی و حلقه روغن یا آرایش Sleeve Ball برای توان‌های بالا، قابلیت اطمینان بیشتری ایجاد می‌كند. این مجموعه ویژگی‌ها در كنار خدمات پس از فروش، پمپ BB2 را به گزینه‌ای مطمئن و كارآمد برای كاربردهای صنعتی متنوع تبدیل كرده است.
