پمپ سانتریفیوژِی سری OH1
پمپ سانتریفیوژی سری OH1 سهند پمپ تبریز با طراحی افقی، تك‌مرحله‌ای و ساختار Overhung، یكی از استانداردترین و قابل‌اعتمادترین مدل‌ها برای انتقال سیالات صنعتی در شرایط عملیاتی سنگین است. این پمپ‌ها با ورودی انتهایی و خروجی عمودی، راندمان بالا و پایداری هیدرولیكی را در كنار اشغال فضای كم فراهم می‌كنند. استفاده از پروانه شعاعی، یاتاقان‌بندی مقاوم و بدنه‌ای ساخته‌شده از آلیاژهای ضدخوردگی، باعث شده سری OH1 عملكردی پایدار در برابر دماهای بالا، فشارهای متغیر و سیالات خورنده ارائه دهد. سهند پمپ تبریز با بهره‌گیری از اصول طراحی بین‌المللی و كنترل كیفی دقیق، نسخه‌ای بهینه از پمپ OH1 تولید می‌كند كه علاوه بر كاهش لرزش و استهلاك، نگهداری آسان و طول عمر بالا را برای صنایع نفت، گاز، پتروشیمی، نیروگاهی و معدنی تضمین می‌كند. این ویژگی‌ها سری OH1 را به انتخابی ایده‌آل برای پروژه‌هایی تبدیل كرده كه به عملكرد مطمئن، راندمان بالا و هزینه عملیاتی پایین نیاز دارند.
✅ 8 قطعه اصلی پمپ سانتریفیوژی سری OH1
-
پروانه (Impeller)
-
شفت یا محور پمپ (Pump Shaft)
-
یاتاقان‌ها (Bearings)
-
محفظه حلزونی یا ولوت (Volute Casing)
-
درپوش یا كاور پمپ (Casing Cover)
-
سیل مكانیكی یا پكینگ (Mechanical Seal / Packing)
-
رینگ‌های سایشی یا Wear Rings
-
كوپلینگ و محافظ كوپلینگ (Coupling & Guard)
قطعات یدكی

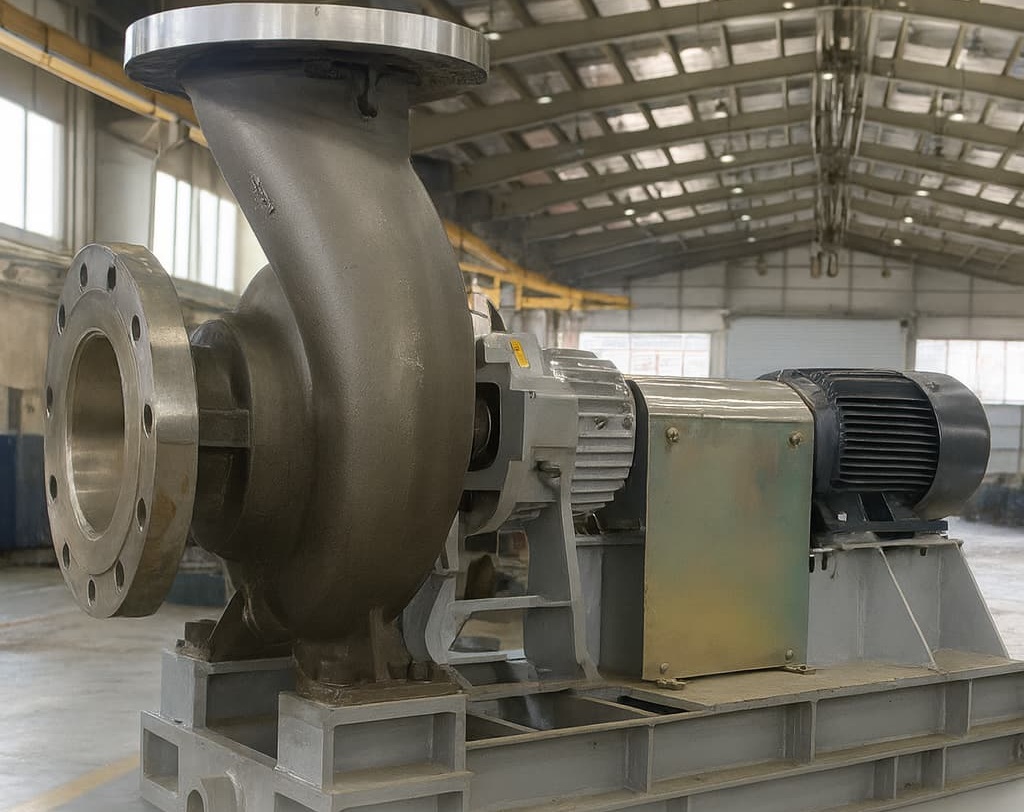

شاسی پمپ

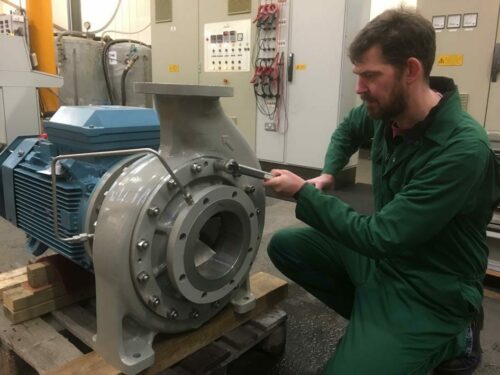

نصب و راه اندازی

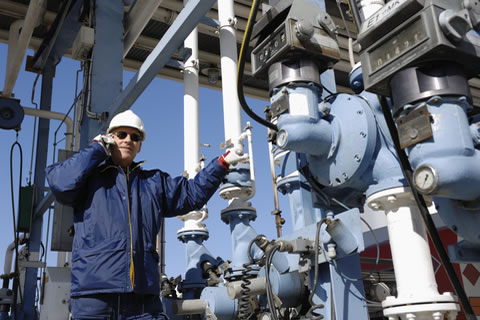

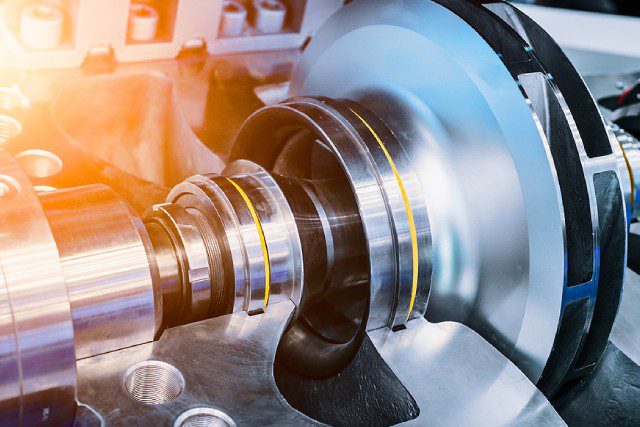

كنترل كیفی
فنی و مهندسی

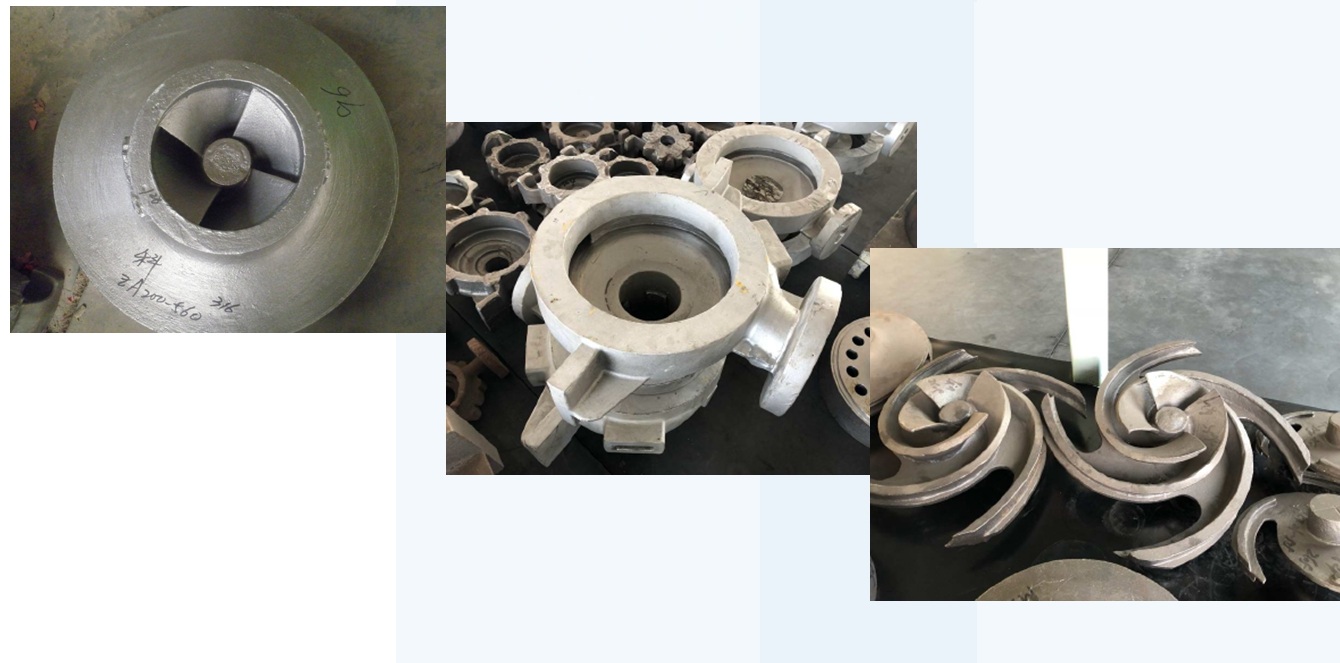

مدلسازی و ریخته گری
طراحی و ساختار مكانیكی
پمپ سری OH1 دارای ساختاری تك‌مرحله‌ای با محفظه حلزونی و تقسیم شعاعی است كه جریان سیال را از عقب، با مكش انتهای آویزان تأمین می‌كند. پایه‌های گل‌میخی یكپارچه در ورودی مكش و فلنج تخلیه بالایی (در خط مركزی) علاوه بر ایجاد اتصال مستقیم و مطمئن به لوله‌كشی كارخانه، از خروج گازهای محبوس جلوگیری می‌كنند كه این ویژگی برای دوغاب‌های چندفازی بسیار حائز اهمیت است. طراحی محفظه حلزونی مارپیچ با مقطع دایره‌ای یا ذوزنقه‌ای باعث افزایش تدریجی سطح مقطع جریان می‌شود كه در تبدیل انرژی جنبشی به انرژی فشاری نقش كلیدی دارد. پوشش نازل مكش كه دارای محفظه مخصوص عبور شفت و درزگیرهای آن است، علاوه بر حفاظت از اجزای داخلی، مهر و موم دقیقی بین مناطق فشار بالا و كم‌فشار ایجاد می‌كند. شفت پمپ و پروانه بر روی دو یاتاقان قرار دارند كه در قسمت بیرونی بدنه و در تكیه‌گاه مخصوص نصب شده‌اند تا پایداری و مقاومت در برابر نیروهای همزمان فراهم شود.
محفظه تخلیه یا حلزونی به شكل مارپیچ و با افزایش تدریجی سطح مقطع طراحی شده است تا انرژی جنبشی سیال كه ناشی از سرعت بالای خروجی پروانه است، به انرژی فشار تبدیل شود. این كاهش تدریجی سرعت ضمن حفظ جریان، باعث افزایش فشار سیال در خروجی پمپ می‌شود. طراحی تیغه‌ها و هندسه پروانه و محفظه تخلیه نقش مهمی در كارایی و راندمان پمپ دارند.
برای جلوگیری از نشتی سیال و حفظ اختلاف فشار بین منطقه با فشار بالا (داخل بدنه پمپ) و منطقه كم‌فشار (نازل مكش)، از مهر و موم شفت استفاده می‌شود. این مهر و موم در محفظه‌ای كنار شفت قرار دارد كه به صورت یك فاصله بسیار كم بین پروانه و بدنه برای كاهش نفوذ سیال تعبیه شده است. شفت و پروانه توسط یاتاقان‌هایی در خارج از بدنه و بر روی تكیه‌گاهی نصب شده‌اند تا استحكام و ثبات عملكرد قطعات چرخشی تضمین شود.
به طور خلاصه، پمپ سانتریفیوژ با تبدیل انرژی مكانیكی موتور به انرژی جنبشی و سپس انرژی فشار، انتقال سیال را به شكلی كارآمد و مستمر انجام می‌دهد. طراحی دقیق اجزای داخلی شامل پروانه، محفظه حلزونی، نازل مكش و سیستم مهر و موم برای عملكرد بهینه این نوع پمپ حیاتی است و مستلزم شناخت عمیق هیدرودینامیك و مكانیك سیالات است.
ویژگی پمپ OH1
-
بازده هیدرولیكی بالا طراحی داخلی پمپ به گونه‌ای است كه بیشترین راندمان را در شرایط كاری مختلف فراهم می‌كند.
-
توانایی مدیریت سیالات دارای گاز پمپ بدون افت عملكرد می‌تواند سیالاتی را كه همراه با گاز هستند پمپاژ كند.
-
مناسب برای سیالات چندفازی عملكرد پایدار در انتقال مخلوط‌های مایع–گاز یا مایع–ذرات جامد.
-
صفحه سایش قابل تعویض در بخش مكش این ویژگی باعث افزایش عمر پمپ و كاهش هزینه‌های نگهداری می‌شود.
-
طراحی Back Pull-Out امكان سرویس و تعمیر پمپ بدون جداسازی كامل از لوله‌كشی را فراهم می‌كند.
-
منحنی Q-H شیب‌دار برای كنترل‌پذیری بهتر كنترل دقیق‌تر دبی و هد در كاربردهای صنعتی.
-
مقدار NPSH پایین مناسب برای شرایطی كه احتمال كاویتاسیون وجود دارد و نیاز به مكش قوی است.
-
ورودی مكش بزرگ برای كاهش افت ورودی طراحی دهانه مكش به گونه‌ای است كه تلفات ورودی به حداقل برسد.
-
بدنه خودهواگیر (Self-Venting) خروج خودكار هوا و گازهای محبوس، كه باعث پایداری عملكرد پمپ می‌شود.
مشخصات فنی پمپ OH1
-
سایز خروجی (Delivery Size): تا 300 میلی‌متر
-
ظرفیت دبی: از 10 مترمكعب بر ساعت تا 3000 مترمكعب بر ساعت
-
حداكثر هد: تا 80 متر
-
دمای قابل‌پمپاژ: تا 120 درجه سانتی‌گراد (بسته به سایز پمپ)
-
نوع آب‌بندی: قابل ارائه با گلن‌پكینگ یا سیل مكانیكی
-
استاندارد فلنج‌ها: مطابق با استانداردهای BS EN / DIN / ANSI / ASA
ویژگی‌های ساختاری
-
مناسب برای سیالات با درصد بالای ذرات جامد و غلظت خمیر كاغذ تا 10٪ طراحی هیدرولیكی پمپ امكان كاركرد پایدار در محیط‌های سنگین و بار جامد بالا را فراهم می‌كند.
-
قابلیت عملكرد در حالت خشك و تحمل وجود هوا تا 6٪ پمپ بدون افت راندمان می‌تواند شرایطی را كه هوا یا گاز در سیال وجود دارد مدیریت كند.
-
صفحه سایش قابل تعویض برای محافظت از بدنه در برابر مواد ساینده این ویژگی باعث افزایش طول عمر پمپ و كاهش هزینه‌های تعمیر و نگهداری می‌شود.
-
طراحی Back Pull-Out برای سرویس آسان امكان خارج كردن مجموعه داخلی پمپ بدون جداسازی كامل از لوله‌كشی، سرعت و سهولت تعمیرات را افزایش می‌دهد.
