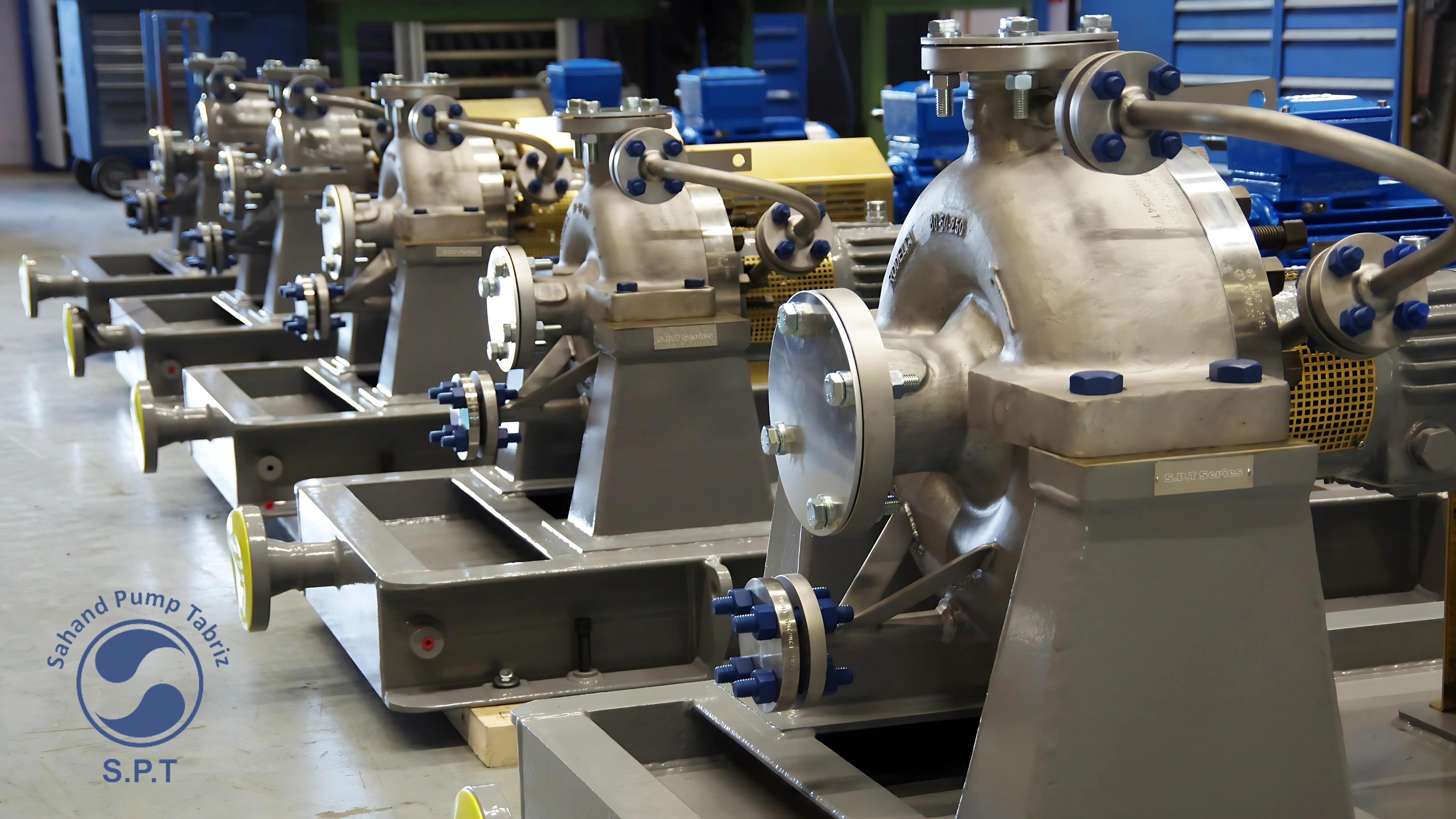

سهند پمپ تبریز با معرفی سری SZC (OH2)، استاندارد جدیدی در پمپ‌های سانتریفیوژ صنعتی ایجاد كرده است. این پمپ‌ها با طراحی افقی، یك‌مرحله‌ای و تك‌مكشی، به‌صورت Overhung و مركز‌محور ساخته شده‌اند تا در سخت‌ترین شرایط عملیاتی، عملكردی پایدار و قابل اعتماد ارائه دهند. بدنه این سری با تركیب دیفیوزر و حلزونی، راندمان هیدرولیكی بالا و افت فشار حداقلی را تضمین می‌كند. انطباق كامل با استاندارد بین‌المللی API 610 / ISO 13709 به معنای رعایت دقیق‌ترین الزامات مهندسی و ایمنی است؛ الزامی كه پالایشگاه‌ها و صنایع پتروشیمی پیشرو در جهان به آن تكیه می‌كنند.
مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| سایز دهانه خروجی (Delivery Size) | تا 300 میلی‌متر |
| ظرفیت (Capacity) | از 10 تا 1920 مترمكعب بر ساعت |
| هد (Head) | تا 380 متر |
| دمای مجاز سیال (Liquid Temperature) | تا 425 درجه سانتی‌گراد |
| آرایش آب‌بندی (Sealing Arrangement) | سیل مكانیكی (Mechanical Seal) – امكان استفاده از سیل دوگانه یا سیل گازی |
| كلاس فلنج (Flange Rating) | كلاس 150 / 300 / 600 |
| گزینه‌های متریال API | موجود |
| تأییدیه‌ها | (در صورت درخواست) |
پمپ مدل SZC با رعایت كامل آخرین ویرایش استانداردهای بین‌المللی طراحی و ساخته شده و تمامی اجزای آن برای كاركرد در شرایط سنگین صنعتی بهینه‌سازی شده است. بدنه و فلنج‌ها با دقت بالا تولید شده و دارای آب‌بندی كاملاً محصور برای جلوگیری از نشتی هستند. سیستم آب‌بندی مكانیكی این پمپ قابلیت استفاده از انواع تك، دوگانه و پیشرفته را دارد و همراه با سامانه‌های شستشو، خنك‌كاری، گرم‌كردن و كوئنچ عرضه می‌شود. شافت پمپ توسط یاتاقان‌های محوری و شعاعی مقاوم پشتیبانی شده و روانكاری آن به‌صورت حمام روغن یا پاشش روغن انجام می‌گیرد. طراحی محفظه یاتاقان با آب‌بند لابیرنتی قابل تعویض، پایه‌های نصب بدون تنش و قابلیت تعویض‌پذیری قطعات، این پمپ را به گزینه‌ای مطمئن و اقتصادی برای صنایع نفت، گاز و پتروشیمی تبدیل كرده است.
ویژگی‌های ساختاری پمپ OH2
-
پمپ SZC كاملاً مطابق با ویرایش دوازدهم استاندارد API 610 و بدون هیچ استثنایی طراحی و ساخته شده است.
-
فلنج‌های مكش و دهش با سوراخ‌كاری مطابق استانداردهای ANSI یا DIN-EN عرضه می‌شوند و كلاس فلنج‌ها با الزامات بارگذاری نازل در API 610 مطابقت دارد.
-
بدنه پمپ، درپوش و درپوش سیل دارای گسكت كاملاً محصور (Fully Confined Gasket) هستند.
-
سیل مكانیكی مطابق با استاندارد API 682 / ISO 21049 بوده و در محفظه سیل منطبق با API نصب می‌شود. امكان استفاده از سیل تك، دوگانه یا مهندسی‌شده، شامل فناوری پیشرفته سیل گازی (Gas Barrier Seal) برای پوشش كامل نیازهای فرآیندی وجود دارد.
-
تمام سیل‌ها همراه با سیستم‌های شستشو (Flushing)، خنك‌كاری (Cooling)، گرم‌كردن (Heating)، كوئنچ (Quench) و سیال بافر (Buffer Fluid) و لوله‌كشی مرتبط، مطابق استاندارد API ارائه می‌شوند.
-
یاتاقان‌های محوری و شعاعی سنگین (Heavy Duty) شافت پمپ را پشتیبانی می‌كنند. درون محفظه فولادی ریخته‌گری‌شده، آب‌بندهای روغنی شعاعی نوع لابیرنتی (Labyrinth Type Radial Oil Seals) نصب شده‌اند.
-
روانكاری با روغن به‌صورت حمام روغن (Oil Bath) یا پاشش روغن توسط Oil Flinger انجام می‌شود.
-
كنترل سطح روغن پمپ توسط روغن‌زن سطح ثابت (Constant Level Oiler) انجام می‌گیرد.
-
محفظه یاتاقان دارای درپوش یاتاقان با آب‌بند انتهایی لابیرنتی قابل تعویض (Replaceable Labyrinth Type End Seals) است.
-
پدهای نصب روی بیس‌پلیت طراحی‌شده توسط سهندپمپ، امكان ایجاد بیس‌پلیت ماشین‌كاری‌شده بدون تنش را فراهم می‌كنند.
-
قابلیت تعویض‌پذیری قطعات با دیگر طراحی‌های پمپ باعث كاهش تعداد قطعات مورد نیاز در استهلاك شده است.
-
گزینه‌های اختیاری: محفظه یاتاقان خنك‌شونده با آب، محفظه یاتاقان با روانكاری
